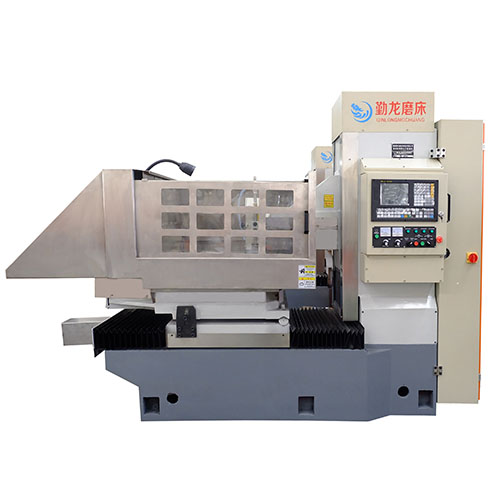

SKM73100臥軸(zhou)式(shi)圓臺(tai)平面磨(mo)床是我公司吸(xi)收國內外(wai)高精磨(mo)床結構與(yu)制造技術開發出(chu)的新型臥軸(zhou)圓臺(tai)平面磨(mo)床。
工作圓臺直徑(jing)ф1050mm，采(cai)用(yong)工作臺在(zai)床(chuang)身上變頻旋轉，拖(tuo)板(ban)沿水(shui)平往(wang)復移動，磨頭沿拖(tuo)板(ban)垂直移動進給的布(bu)局型式。
磨頭主軸軸承采用(yong)精密(mi)滾動軸承，剛性(xing)好、精度(du)高。
床身、立(li)柱上布局直線導軌副和滾珠傳動單元，采用(yong)準確定位伺(si)服電機(ji)驅動。
整體結構穩(wen)重緊湊、精度高、性(xing)能可靠(kao)、制造工藝好，操作(zuo)方便。
18072822299
適(shi)用(yong)·范圍(wei)
● 采(cai)用砂輪(lun)周(zhou)邊磨削(xue)，工件上(shang)下(xia)兩平面均可獲得高(gao)精(jing)度平行(xing)度、尺寸精(jing)度和工件表面粗(cu)糙度。
● 適合圓臺平面(mian)(mian)磨削(xue)，本機主要磨削(xue)直徑φ1050范圍內的圓形端面(mian)(mian)、平面(mian)(mian)加工件（根據需要可定(ding)制)。
● 適用(yong)磨削環(huan)形(xing)零件，適用(yong)于鋸片(pian)廠(chang)、軸(zhou)承廠(chang)、汽配(pei)廠(chang)、陶瓷(ci)密封件廠(chang)、摩擦(ca)片(pian)廠(chang)、活塞(sai)廠(chang)、發(fa)動機廠(chang)、工(gong)具廠(chang)和一般機械廠(chang)的產品車(che)間和工(gong)具車(che)間，磨削加工(gong)精密零件。
產品(pin)·特點
磨頭結構
磨頭采(cai)用(yong)靜壓(ya)結構，克服了軸(zhou)(zhou)(zhou)承啟(qi)動和停(ting)止時出現的(de)干(gan)摩擦造(zao)成的(de)軸(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)承磨損現象，提高(gao)(gao)了主(zhu)軸(zhou)(zhou)(zhou)的(de)使用(yong)壽命及精(jing)度保持性(xing)；當主(zhu)軸(zhou)(zhou)(zhou)啟(qi)動后，依靠淺腔階梯效應形成較(jiao)大(da)(da)(da)的(de)動壓(ya)承載力，大(da)(da)(da)大(da)(da)(da)地提高(gao)(gao)了主(zhu)軸(zhou)(zhou)(zhou)剛(gang)度；高(gao)(gao)壓(ya)油膜的(de)均(jun)化(hua)作用(yong)和良好和抗振性(xing)保證了主(zhu)軸(zhou)(zhou)(zhou)具(ju)有(you)很高(gao)(gao)的(de)旋轉精(jing)度和運轉平穩(wen)性(xing)。（11）KW電(dian)機驅動，最高(gao)(gao)轉速1450rpm。設備采(cai)用(yong)高(gao)(gao)速（CBN）砂輪(lun)(lun)加工(gong)兩端面(mian)，提高(gao)(gao)端面(mian)光潔度。（砂輪(lun)(lun)可(ke)根(gen)據用(yong)戶需求定(ding)制）
機床重要零部件
均采用品(pin)牌廠家產品(pin)，質(zhi)量(liang)可靠，易(yi)于維護(hu)。如導軌用德國力士(shi)樂品(pin)牌，臺灣(wan)絲桿，進口電器(qi)，海利普變(bian)頻(pin)器(qi)等(deng)(deng)等(deng)(deng)。
鑄件材料
鑄(zhu)件(jian)采用(yong)375HT材料(liao)，材質(zhi)好，強度高(gao)，床身立柱均采用(yong)二次(ci)回火處理，消除(chu)內應力，延長(chang)(chang)機床壽命(ming)，以確保高(gao)精度，高(gao)剛(gang)性，延長(chang)(chang)機床壽命(ming)。
床身立柱
床身立柱均用進口(kou)加(jia)工(gong)(gong)中心和進口(kou)龍門加(jia)工(gong)(gong)中心加(jia)工(gong)(gong)，高精(jing)的加(jia)工(gong)(gong)設備(bei)和加(jia)工(gong)(gong)工(gong)(gong)藝保(bao)證了精(jing)度。
電氣采用獨立電柜
電氣采(cai)用(yong)獨立電柜，獨立操(cao)(cao)縱臺，自(zi)(zi)(zi)主研發的(de)數控系(xi)統控制(zhi)，可實現自(zi)(zi)(zi)動(dong)控制(zhi)，自(zi)(zi)(zi)動(dong)完(wan)成循環磨削，自(zi)(zi)(zi)動(dong)檢測對刀，自(zi)(zi)(zi)動(dong)分辨、自(zi)(zi)(zi)動(dong)補償，操(cao)(cao)作簡單方便。
裝置結構
橫向進給(gei)及垂直進給(gei)裝置(zhi)，由伺服(fu)電(dian)機（≥10N.m）、減速機構、滾(gun)珠絲杠、直線導軌(gui)。其中垂直軸有(you)(you)制動或自鎖裝置(zhi)，并(bing)配有(you)(you)光柵尺(chi)絕對坐標定位。
設置潤滑點
磨床各(ge)導軌處均(jun)設置(zhi)潤(run)(run)滑(hua)點，由電動(dong)潤(run)(run)滑(hua)泵進(jin)行潤(run)(run)滑(hua)。為工作(zuo)臺配(pei)備(bei)獨立供油(you)箱，進(jin)、回(hui)管路通過拖鏈合理布局。
芯線圈設計
電磁吸盤(pan)采(cai)用(yong)銅芯線(xian)圈設計，表面(mian)花(hua)(hua)盤(pan)采(cai)用(yong)同(tong)心圓并(bing)割花(hua)(hua)設計，客戶也可定制花(hua)(hua)盤(pan)。表面(mian)磁力(li)均勻，并(bing)配備了自動充退磁裝置，具有磁力(li)可調、失磁保護(hu)等功能。
不變形，精度高
加工(gong)產品不變形(xing)，精度高，工(gong)件厚(hou)度差距保持在 0.01mm以內，具體詳(xiang)見產品參數表。
技(ji)術(shu)·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最(zui)大尺寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板(ban)往復速(su)度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托(tuo)板往復(fu)行程(cheng)（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂(sha)輪(lun)主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面(mian)跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸(cun)（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂(chui)直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給(gei)最小進給(gei)量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機(ji)功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升(sheng)降伺(si)服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺(si)服電(dian)機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
