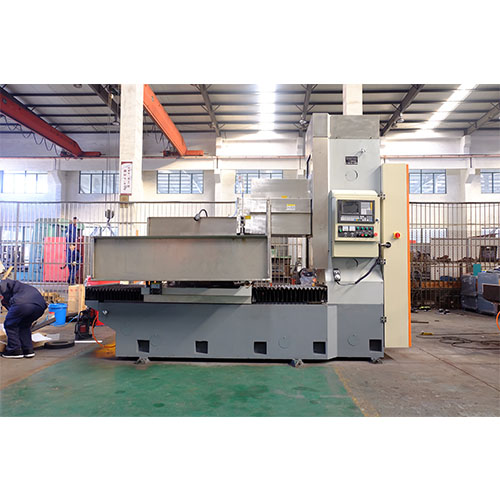

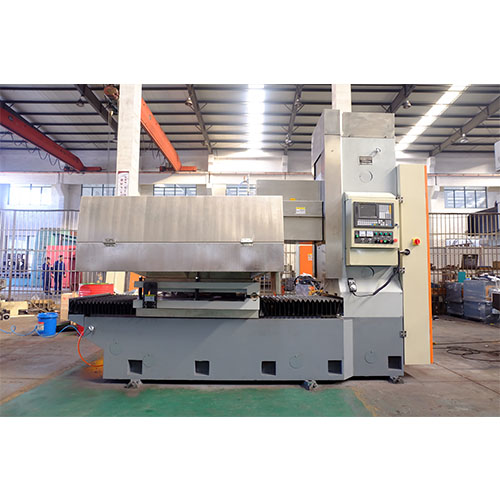

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結(jie)構穩重(zhong)緊(jin)湊、精度高、性能可靠(kao)、制(zhi)造工藝好(hao)，操作方便。
18072822299
適用·范(fan)圍
● 采用砂輪(lun)周邊磨削，工件上下兩平(ping)面均可獲得高精(jing)度平(ping)行度、尺寸(cun)精(jing)度和(he)工件表面粗糙度。
● 適合圓臺平(ping)面磨削，本機主要(yao)磨削直徑φ2050范圍內(nei)的圓形端面、平(ping)面加工(gong)件（根據需要(yao)可定(ding)制)。
● 適(shi)用磨削環形(xing)零(ling)件，適(shi)用于鋸片(pian)廠、軸承廠、汽(qi)配廠、陶瓷密(mi)封(feng)件廠、摩擦片(pian)廠、活(huo)塞廠、發動機廠、工(gong)具(ju)廠和一般機械廠的產(chan)品車(che)間(jian)和工(gong)具(ju)車(che)間(jian)，磨削加(jia)工(gong)精密(mi)零(ling)件。
產品·特點
磨頭結構
磨(mo)頭(tou)采用靜(jing)壓(ya)結(jie)構(gou)，克(ke)服了(le)軸(zhou)(zhou)(zhou)承啟動(dong)(dong)和(he)停止時出(chu)現的(de)干摩擦造成的(de)軸(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)承磨(mo)損現象，提高(gao)了(le)主軸(zhou)(zhou)(zhou)的(de)使用壽命及(ji)精度(du)(du)保持性(xing)；當主軸(zhou)(zhou)(zhou)啟動(dong)(dong)后，依靠淺腔(qiang)階梯效應形成較大的(de)動(dong)(dong)壓(ya)承載力，大大地(di)提高(gao)了(le)主軸(zhou)(zhou)(zhou)剛度(du)(du)；高(gao)壓(ya)油膜的(de)均(jun)化作用和(he)良好(hao)和(he)抗振性(xing)保證了(le)主軸(zhou)(zhou)(zhou)具(ju)有很高(gao)的(de)旋轉精度(du)(du)和(he)運轉平穩性(xing)。（11）KW電機驅(qu)動(dong)(dong)，最高(gao)轉速1450rpm。設備采用高(gao)速（CBN）砂輪(lun)加工兩端面，提高(gao)端面光潔度(du)(du)。（砂輪(lun)可(ke)根據用戶(hu)需求定制）
機床重要零部件
機(ji)床重(zhong)要零部件，均采(cai)用(yong)品(pin)牌(pai)廠家產(chan)品(pin)，質量(liang)可靠，易于(yu)維護。如導(dao)軌用(yong)德國(guo)力士樂品(pin)牌(pai)，臺灣絲(si)桿，進口電器，海(hai)利普變(bian)頻器等等。
鑄件材料
鑄件采用(yong)375HT材料，材質好，強度高(gao)，床身立柱均采用(yong)二(er)次回火處理，消除內(nei)應力，延長(chang)機(ji)床壽(shou)(shou)命，以(yi)確保高(gao)精(jing)度，高(gao)剛性，延長(chang)機(ji)床壽(shou)(shou)命。
床身立柱
床身立柱均用(yong)進口(kou)加(jia)工(gong)(gong)中心和進口(kou)龍門加(jia)工(gong)(gong)中心加(jia)工(gong)(gong)，高(gao)精的(de)加(jia)工(gong)(gong)設(she)備和加(jia)工(gong)(gong)工(gong)(gong)藝保證了(le)精度。
電氣采用獨立電柜
電(dian)氣采用獨(du)立(li)電(dian)柜，獨(du)立(li)操縱臺，自主研發的數控(kong)系統控(kong)制，可實現(xian)自動控(kong)制，自動完成(cheng)循環磨削，自動檢測對(dui)刀，自動分辨、自動補償，操作簡單方便。
裝置結構
橫向(xiang)進(jin)給及(ji)垂直(zhi)(zhi)進(jin)給裝置，由伺服電機（≥10N.m）、減速(su)機構、滾珠絲杠、直(zhi)(zhi)線導軌。其中(zhong)垂直(zhi)(zhi)軸(zhou)有(you)制動或自鎖裝置，并配(pei)有(you)光(guang)柵尺絕對(dui)坐(zuo)標定(ding)位。
設置潤滑點
磨床各導軌處均設置(zhi)潤滑點，由電動潤滑泵進(jin)行潤滑。為(wei)工作臺配備獨立供油箱，進(jin)、回管路通過拖鏈合理布局。
芯線圈設計

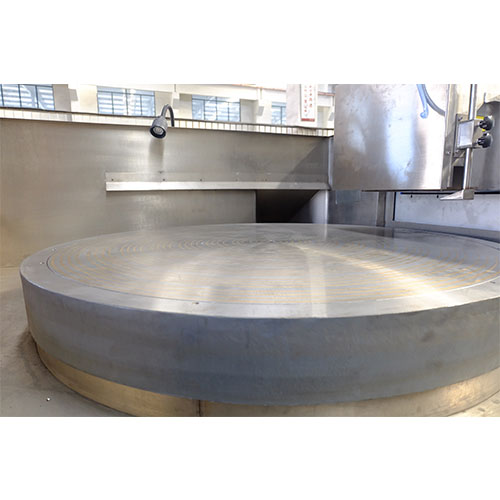

電磁(ci)吸盤采(cai)用銅芯線圈(quan)設(she)計(ji)，表面花(hua)盤采(cai)用同心圓(yuan)并(bing)割花(hua)設(she)計(ji)，客戶也可定制花(hua)盤。表面磁(ci)力均(jun)勻，并(bing)配備了自動充(chong)退磁(ci)裝置，具有(you)磁(ci)力可調、失磁(ci)保護等功能。
不變形，精度高
加工產(chan)(chan)品不變形，精度(du)高，工件厚度(du)差距保持在 0.01mm以內，具體詳見產(chan)(chan)品參數表(biao)。
技(ji)術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
